18921519533
一、项目名称：不锈钢三氯化铁点腐蚀试验方法
二、标准:
GB/T 17897—1999不锈钢三氯化铁点腐蚀试验方法
ASTM G48 ASTM G48-11(2015)使用三氯化铁溶液做不锈钢及 其合金的耐麻点腐蚀和抗裂口腐蚀性试验的标准方法
三、适用产品：不锈钢
四、取样要求：
4.1 GB/T 17897: 试样的总表面积应在10cm²以上，试样的参考尺寸是（30mm~40mm）×20mm×（1.5mm~5mm）；
4.2 试样的所有表面应用砂纸研磨、抛光，然后用水和酒精清洗 4.3 用游标卡尺测量试样的尺寸，计算试样的总面积以及试验的有效面积。
4.4 称量试样重量，精确到1mg，拍照。
五、测试条件：
5.1 溶液 GB/T 17897 用符合GB/T 622 规定的优级纯盐酸和蒸馏水或去离子水配置成0.05mol/L（即稀释约245倍）的盐酸溶液，把符合HG/T 3-1085 规定的分析纯三氯化铁（FeCI3·6H2O）100g溶于900ml0.05mol/L盐酸溶液中，配置成6%三氯化铁溶液。
5.2 温度 试验温度为35℃±1℃或50℃±1℃，也可与客户协议决定。
5.3 时间 试验周期：连续24小时。

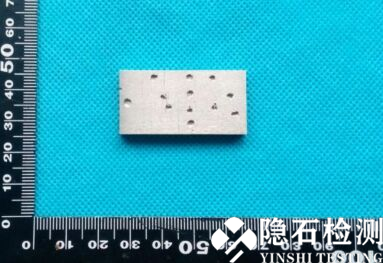

六、结果评定：
计算腐蚀率
腐蚀率= .................(1)
式中：
W前—试验前试样的的质量，单位为克（g）；
W后—试验后试样的的质量，单位为克（g）；
S—试样的总表面积，单位为每平方米（㎡）;
t—试验时间，单位为每小时（h）
腐蚀率〔g/（㎡.h）〕按公式（1）计算，计算结果按GB/T 8170进行数值修约，修约到小数点后第二位。
苏公网安备：
