18921519533
缝隙腐蚀试验
一、项目名称：不锈钢三氯化铁缝隙腐蚀试验方法
二、标准:
GB/T 10127—2002不锈钢三氯化铁缝隙腐蚀试验方法
ASTM G48-11(2015)三氯化铁裂口腐蚀试验
三、适用产品：不锈钢
四、取样要求：
4.1试样尺寸为50mm×25mm×（2~3）mm
4.2试样的取样方法原则上用锯切，如用剪切时应通过切削或研磨的方法去剪切的影响部分。
五、测试条件：
5.1溶液 用符合GB/T 622规定的优级纯盐酸和蒸馏水或去离子水配置成0.05mol/L（即稀释约245倍）的盐酸溶液，把符合HG/T 3474 规定的分析纯三氯化铁（FeCI3·6H2O）100g溶于900ml的0.05mol/L盐酸溶液中，配置成试验溶液。
5.2温度 试验温度分别为22℃±1℃、35℃±1℃ 和50℃±1℃。
5.3时间 试验溶液达到规定温度后，将试样平放在溶液中的支架上，连续进行24h或72h浸泡试验。
七、结果评定：
7.1 计算失重腐蚀速率：
式中：R—腐蚀速率，单位为克每平方米小时（g.m-2.h-2）；
M前—试验前试样的的质量，单位为克（g）；
M后—试验后试样的的质量，单位为克（g）；
S—试样的总表面积，单位为每平方米（㎡）;
t—试验时间，单位为每小时（h）；

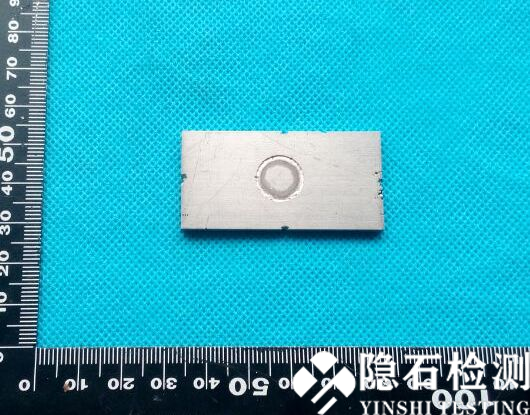

7.2 根据需要可用千分尺测量“O”形环和聚四氟乙烯塑料柱下的缝隙部位最大腐蚀深度及式样上、下两面各十个点的平均腐蚀深度或对缝隙腐蚀形貌进行目视观察、照相及其他的评定方法。
苏公网安备：
