钢中非金属夹杂物检测

非金属夹杂物对钢的强度、塑性、断裂韧性、切削、疲劳、热脆以及耐腐蚀等性能都有很大影响其影响程度取决于夹杂物成分、数量、尺寸、形状及分布等诸多因素。因此，钢中非金属夹杂物的检验分析直接关系到材料的质量控制，尤其是对于高品质钢材，钢中非金属夹杂物的检验分析更是被列为关键的技术指标之一。钢中夹杂物一般分为外来性夹杂物和内生性夹杂物两种。

1、钢中非金属夹杂物的低倍检验法

低倍检验法来源于GB/T 226-2015《钢的低倍组织及缺陷酸蚀检验法》，本标准规定了检验钢的低倍组织及缺陷的热、冷酸侵蚀和电解腐蚀法，同时根据YB/T 153-2015《优质结构钢连铸坯低倍组织缺陷评级图》中对优质结构钢连铸坯的低倍组织缺陷形貌进行评级，可在宏观下对连铸坯中非金属夹杂物缺陷形貌进行观察分析，并作出评级。

2、钢中非金属夹杂物的金相检验法

钢中非金属夹杂物的金相检验法来源于GB/T10561-2005《钢中非金属杂物含量的测定-一标准评级图显微检验法》，此方法规定了用标准图谱评定压缩比大于或等于3的轧制或锻制钢材中的非金属夹杂物的显微评定方法，将所观察的视场与标准图谱进行对比，并分别对每类夹杂物进行评级。

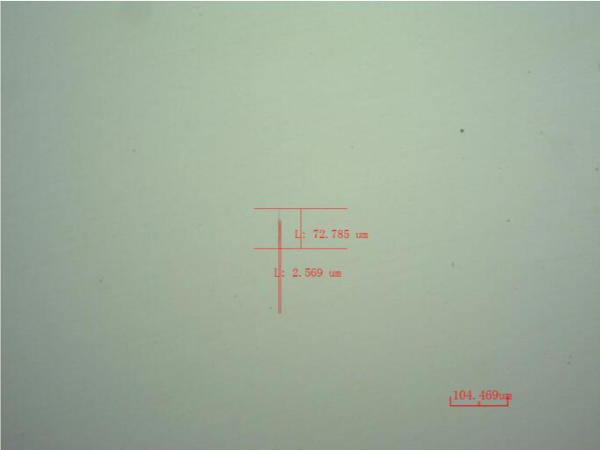

GB/T10561-2005将钢中非金属夹杂物分为A，B，C，D和DS五大类，其表示的夹杂物类型分别为：硫化物类、氧化铝类、硅酸盐类、球状氧化物类、单颗粒球状类。标准给出了A法和B法两种评定夹杂物含量的方法。其中A法[3是根据细系和粗系记下与检验面上最恶劣的视场相符合的标准级别数。

B法又称比较法，是将试样的每个视场与标准图谱比较，对于各类夹杂物，按细系和粗系记下与检验面相符合的标准评级图的级别数;检验视场一般不小于100个，记下每个视场的数据后，计算出平均级别数m，且细系和粗系分开计算。
