不锈钢晶间腐蚀E法检测

1.晶间腐蚀E法试样的选取

(1)焊接试样从产品钢材相同而且焊接工艺也相同的试板上选取

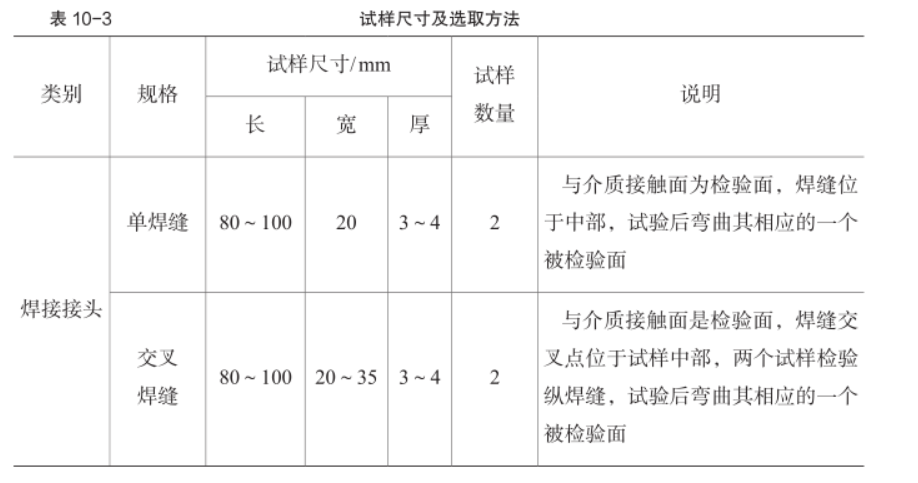

(2)试样尺寸及选取方法如图所示：

2.晶间腐蚀E法试样的制备

(1)试样用锯切取，如用剪刀时、应通过切削或研磨方法除去剪刀的影响部分

(2) 试样上有氧化皮时、要通过切削或研磨除掉。需要敏化处理的试样、应在敏化处理后研磨

(3)试样切取及表面研磨时、应防止过热、被试验的试样表面粗糙度Ra必须小于0.08微米。不能进行研磨的试样，根据具体加工协议也可采用其他方法处理。

3.晶间腐蚀E法试验设备

(1)容量为1-2L带回流冷凝器的启口锥形烧瓶.

(2)使试验溶液能保持微沸状态的加热装置

4.试样的敏化处理

敏化处理是指已经经过固溶处理的奥氏体不锈钢，在500C-850C加热，将铬从固溶体中以碳化铬的形式析出，造成奥氏体不锈钢的晶界腐蚀敏感性，它是用来衡量奥氏体不锈钢晶界腐蚀倾向的，是一种检测手段。

(1)试样的敏化处理在研磨前进行。

(2)敏化处理前试样用活当的溶剂或洗涤剂 (非氧化物)去油并干燥

(3)把焊接试样直接以焊后状态进行试验。对焊后还要经过350℃以上热加工的焊接件，试样在焊后还应进行敏化处理。

5.晶间腐蚀E法试验条件和步骡

(1)试验溶液将100g硫酸铜溶解于700mL蒸馏水或离子水中，再加人100mL硫酸、用蒸馄水或去离子水稀释至1000mL、配制成硫酸-硫酸铜溶液。

(2)试验前将试样用适当的溶剂或洗涤剂(非氯化物)去油并干燥

(3) 在烧瓶底部铺一层铜屑(纯度不小于99.5%),然后放置试样。保证每个试样与铜屑接触的情况下、同一烧瓶中允许放几层同一钢种试样。但是试样之间要互不接触。

(4)试验溶液应高出最上层试样20 mm 以上、每次试验都应使用新试验液

(5)将烧瓶放在加热装置上，通以冷却水，加热试验溶液，使之保持微沸状态，试验连续16小时

(6)试验后取出试样、洗净、干燥、弯曲

6.试验报告

(1)记录试样种类、热处理制度等

(2)记录试样弯曲角度及10倍放大镜观察后、晶间腐蚀倾向结果

(3)如用金相法判定时，应记录品间腐蚀深度值，
